產品概述

應用于石化、制藥、發電、釀造、精細化工等行業生產工藝過程控制、總線監控

可配加長線纜或PPR、不銹鋼、不銹鋼襯F4等多種材質的長導桿，提供管螺紋安裝、法蘭安裝、衛生型安裝等多種安裝形式，以適應與不同應用環境的安裝要求

產品參數：

0.1常數，適用于1 - 200μS/cm量程

電極材質：316不銹鋼

接液材質：PPS/PA、316不銹鋼

帶有Pt1000溫度傳感器（Pt100，RTD10K可定制）

安裝方式：3/4 NPT

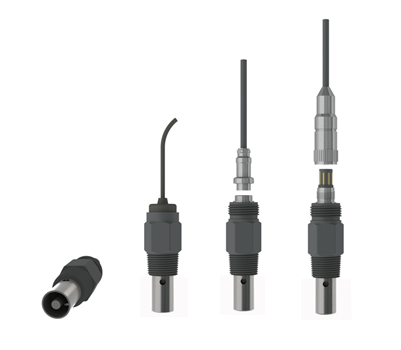

連接方式：

VP鍍金插頭/線纜式/航空插頭可選

適用于純凈水，地表水，自來水，工業用水，種植、養殖用水的測量

電導測量原理：

 兩個互相絕緣的電極組成電導池，在其中間，放置待測電解質溶液，并通過恒壓交變電流，就形成了電回路。固定電壓與電極尺寸，則回路電流I是電導率S的一次函數：I0 = f(s) = KS+d

式中，K為直線方程的斜率，與電導池供電電源參數有關，改變電源參數，即可改變斜率（測量范圍）。直線方程中由于規定了輸出電流范圍，因此，當S=0時，求出常數項d，就可以測定出該待測溶液中流過的電流，也就測出了該待測溶液的電導率。

電導電極的材質

 純凈的水是不導電的，水中溶解了鹽類，就導電了。選用不同常數的電導電極，可以測量純水、自然水、污水、高濃酸堿溶液等的電導度。

不同的水質，除了電導電極常數不同外，電極材料也不盡相同：

凈化水一般選用鈦電極，尤其是電子行業等用的高純水，為了盡量減少溶入水中的金屬離子量，電極加工中包含拋光-鈍化處理等一系列質量保證工藝。

介于低電導與高電導之間的溶液，一般選用316L材質的電極即可滿足需要。

電導電極的安裝示意

1、接線說明

小巧型電導率變送器接線說明

霍斯曼插頭接線說明

使用霍斯曼插頭請按照下圖進行接線

?

1、擰下螺絲，向上拔出插頭

2、撬開插頭，按照接線示意圖進行接線。

鋁合金接線盒接線說明?

?

2、校驗

（1）零點校驗

將電導電極用蒸餾水清洗排凈，使電極暴露在空氣中。此時理論電導率應是零，變送器輸出應為4mA，否則，調整零點電位器，校正偏差。若調不過來，說明電極受到嚴重污染應清洗電極。

（2）滿度校驗

將配制好的標準電導溶液，先用一部分清洗電極，再進行標校。例：如果量程為0-100μs/cm，配置50μs/cm的電導溶液，在電流表上理論值應為16mA×0.5+4mA=12mA。否則調整“調滿”電位器，校正偏差，根據被測顯示電流與理論電流可計算出儀表的誤差。

（用標準電極測出實際值，用組裝電級與標準電極一同測同一種溶液，測得值在誤差內即可）

注意：產品出廠時已經校驗準確，安裝時無需重新校驗，使用過程中如出現測量誤差，可根據以上步驟進行校驗。

3、 安裝投運

變送器安裝時，不可用力過猛和劇烈碰撞，以免損壞電極。接線后要認真檢查，以防接錯，檢查無誤后方可通電。儀表運行過程中要注意電導池內必須充滿被測溶液。因管道安裝不合理使電導池積氣是引起測量誤差的重要原因。
