產品概述

應用于石化、制藥、發電、釀造、精細化工等行業生產工藝過程控制、總線監控可配加長線纜或PPR、不銹鋼、不銹鋼襯F4等多種材質的長導桿，提供管螺紋安裝、法蘭安裝、衛生型安裝等多種安裝形式，以適應與不同應用環境的安裝要求。

產品特色

充壓式pH傳感器，在內腔大于100KPa的彈性壓力的推動下，使內參比的溶液艱難的從微孔鹽橋中滲出，其正向滲出持續20個月以上。

由第三電極接地可參與組成的雙高阻回路，有效克服干擾，實現了精確穩定的測量系統。

長期穩定的參比電位保證了測量系統的可靠性，其壽命是凝膠電極的3-5倍。

VP接頭，堅固、防水、符合IP68標準，確保惡劣工業環境下傳感器與電纜間的可靠連接。

管螺紋直接安裝、三通安裝、流通池、浮漂式等，多樣的安裝方式，適用于不同的現場環境。

產品技術參數

殼體材料： PPS

接地電極： 316L

電氣接口： M27*2-VP-6鍍金接頭/固定引線可選

工藝連接： M27x2、3/4NPT

電極插深：40(60、100、150可選)

溫補電阻：Pt1000（可訂制Pt100，NTC10K等）

多種敏感玻璃膜可選

充氣壓力：0.1MPa，0.25MPa，0.4MPa，0.6MPa,0.8MPa

引線方式可選：

安裝示意圖

1、接線說明

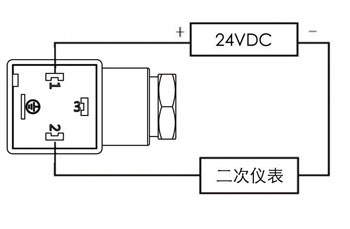

霍斯曼插頭接線說明

使用霍斯曼插頭請按照下圖進行接線

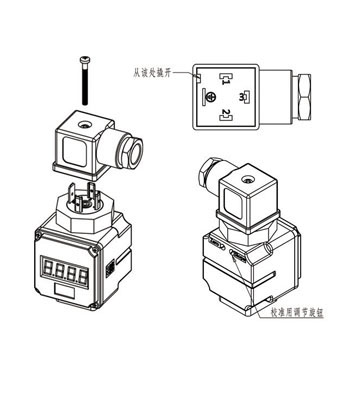

1、擰下螺絲，向上拔出插頭

2、撬開插頭，按照接線示意圖進行接線。

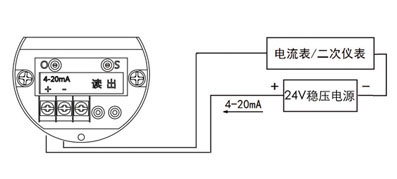

鋁合金接線盒接線說明?

變送器檢驗

一般采用標準緩沖溶液來檢驗。辦法是：先用PH6.86的標準溶液校準中性點（PH7附近），變送器輸出應為12mA(4-20mA)或5mA(0-10mA時)，誤差通過調整定位電位器消除。（調電路上的“O“電位器，順時針增大，逆時針減少）。再用PH4.01標準溶液檢驗酸性點，變送器輸出為4.01×1.142+4=8.58mA(4-20mA時)誤差通過調整斜率電位器來消除。（調電路上的”S”電位器，）最后將變送器探頭放在PH9.18的標準溶液中,變送器輸出應為9.18×1.142+4=14.48mA(4-20mA時)，其示值與標準之間的差就是儀表誤差。

檢驗時請注意，在一種溶液測試完畢再測另一種溶液時，必須用與待測溶液PH值相同的溶液清洗探頭，否則將引入很大的檢驗誤差。

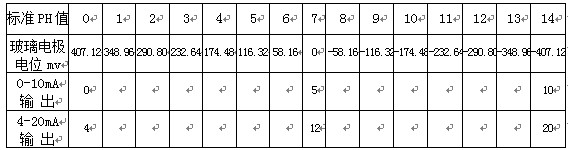

圖三、PH值與輸入輸出信號的對應關系

安裝與使用

1、儀表開箱后應檢查有無破損、滲漏和松動現象（玻璃電極外圍的參比鹽橋允許有返鹽結晶現象）。

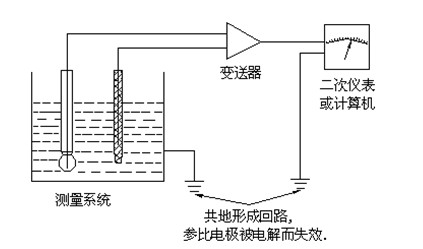

2、二線制變送器,接入計算機，調節記錄儀，打印機等二次儀表時，必須配隔離型配電器或配本公司生產的帶隔離輸出的XMT或XMZ-1000系列顯示儀表，所需4-20mA信號從其輸出端子取得，以隔斷測量系統與輸出到二次儀表的共地干擾。（PH變送器,電極系統與大地連通,要正常工作，外部連線必須懸空與地，并且絕緣良好，而計算機或調節記錄儀表,大都是電源接地,直接與變送器連接后,使變送器的回路接地而形成測量回路的兩點接地,結果造成參比電極被電解而失效。）

3、接線完畢檢查無誤后,必須將接線盒端蓋及壓線螺絲擰緊，確保接線盒密封良好。(受潮嚴重時,將導致輸出不正常.)

4、變送器接好線（要區分開24V供電與220V供電！）

探頭放在清潔水中，通電觀察顯示值應在PH7左右，因運輸過程中會導致玻璃電極測量球泡內積存氣泡，從而輸出值會出現異常現象。此時可將傳感器直立，用手輕敲探頭部分直至測量球泡內看不到氣泡，稍加一點酸應示值偏低，則基本正常，這時不要急于調整，浸泡24小時以上，使不平衡電位減少并穩定后再校驗。

5、檢驗見專項說明

6、變送器安裝接線見圖四或圖五（沖壓型PH計）

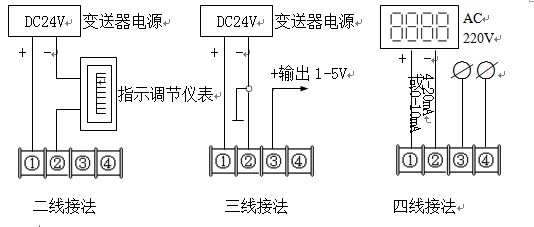

圖四、接線示意圖

6、儀表應視被測介質情況定期檢驗，介質狀況較好時可每半年檢驗一次，結垢、污染嚴重時應一個月甚至一兩個星期檢驗清洗一次，即使有自動清洗裝置時也應經常檢查。

7、變送器接線盒下端為參比溶液高位槽，通過鹽橋結構與被測溶液相通，會有微量損耗，當參比溶液下降較多時應進行補充一般半年到一年需補充一次，帶有壓力補償裝置的，應注意壓力指示值不能低于介質壓力，以防反滲污染參比電極，可定期充氣加壓。

★8、玻璃電極是易耗品，使用周期為一年左右，電極使用時間與被測介質的水體情況及清洗保養是否充分有很大關系，若水體情況惡劣或清洗不好，將會大大降低電極的使用壽命，因此，玻璃測量電極不在保修范圍內。
