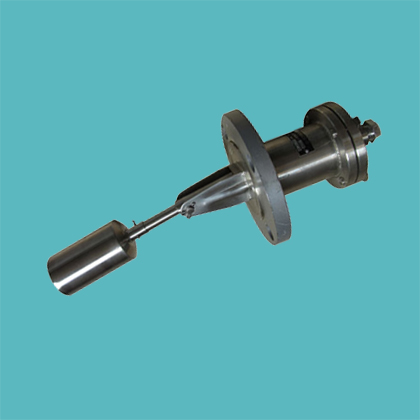

全不銹鋼UQK-01系列液位開關
UQK型液位開關屬于兩位式的物位儀表。適用于對銅、不銹鋼、PP、聚四氟乙烯等材料不起腐蝕作用的容器內液位的控制。當液位到達高、低極限位置時，控制器內電觸點可控制信號報警裝置報警或電動泵啟停。
標簽
- 產品詳情
- 產品說明書
產品概述

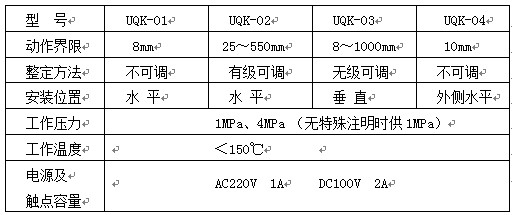

UQK型液位開關屬于兩位式的物位儀表。適用于對銅、不銹鋼、PP、聚四氟乙烯等材料不起腐蝕作用的容器內液位的控制。當液位到達高、低極限位置時，控制器內電觸點可控制信號報警裝置報警或電動泵啟停。技術參數指標
工作原理
控制器由浮筒組與觸頭組二大部分組成。當被測液位升高或降低時，浮筒
（1）隨之升降，使其端部的磁鋼
（2）上下擺動，通過磁力排斥安裝在外殼
（3）內相同磁極的磁鋼
（4）上下擺動。其另一端的觸頭
（5）便在靜觸頭1——1，及2——2間連通或斷開，隨即在電路中的信號裝置發出光或聲的信號，或啟閉電動泵供液或收液。
由不銹鋼制成的浮筒及部件，因此具有較好的耐腐蝕性，控制器的浮筒動作部分與觸點組是隔離的，因此避免了一般液位繼電，容易滲漏的缺陷。
安裝注意事項
1、安裝時注意螺栓孔方位，用戶自配凹面法蘭。
2、接線應采用外徑10mm五芯橡皮套軟或橡皮電纜，其中一芯為內接地線。另四芯供一對常開常閉觸點連線。所有接線端子應連接可靠，出線螺帽，要妥善壓緊，以防引線松脫。
3、防爆型：各防爆結合面不準有劃痕，碰傷，不得涂油漆，但允許涂防紙油漆適量潤滑油。
4、操作時應嚴格遵守防爆電氣設備使用規程，確保安全。
5、被測介質液面的波動頻率不能太大和不應含有導磁雜質。
6、觸點容量均為阻性負載，如用非阻性負載，要用中間繼電器轉換。
